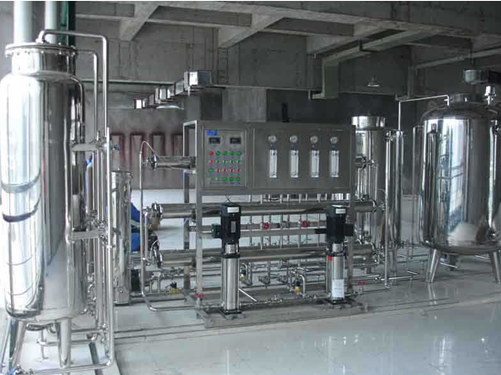

1、食品飲料行業用純水制取系統簡介

此食品工業純水設備采用反滲透水處理技術，系統全自動運行，系統包含凈化水過濾處理設備系統、車間生產用恒壓供水系統、除鹽水純水設備系統、飲用純凈水設備系統、工藝用水恒壓供水系統五部分，工藝先進、產水穩定、操作簡便、運行費用低、綠色環保、維護方便。

2、食品飲料行業用純水制取系統工藝流程

3、食品飲料行業用純水制取系統術參數總表

4、解決方案與設計優勢

1.整套系統全自動控制，確保長效穩定運行，操作簡單方便；

2.預處理系統采用氣動蝶閥自動控制，可手動反洗，確保清洗和過濾效果；

3.預處理系統采用專門反洗系統大流量反洗泵，確保反洗效果；

4.整套設備采用全不銹鋼配置

5.采用進口陶氏低壓反滲透膜，脫鹽率高，運行穩定，能耗低；

6.反滲透采用全自動控制方式，主要元件采用進口元件，穩定性高，操作簡單方便；

7.反滲透通過膜設計軟件及現場運行經驗，科學配置；

8.配備慢開型進水及沖洗電動球閥及專用濃水調節閥，操作方便

9.配備立式圓形專用水箱，清洗更方便

10.配備CIP清洗系統，水箱進行化學清洗；

11.電控系統采用西門子PLC結合人機界面自動控制，設計人性化；

12.系統具有無水保護和高、低壓、超壓力保護等多種裝置安全功能；

13.主要電器元件采用法國schneider，穩定，美觀；

14.主題材料全部采用行業內國際知名品牌，保質保量，并按最佳配置設計。

15.所有不銹鋼管道均采用雙面成型保護焊接工藝、管道內壁做鈍化處理，管道外焊接點作拋光打磨處理，確保規范、整潔、美觀。

5.中央控制系統

自動控制系統

1.整套控制系統采用全自動控制，采用德國西門子邏輯控制器為中央處理核心，德國西門子觸摸屏進行控制；配計算機通信接口，可進行工業組態并與中控室直接通信，實現遠程監控。

2.電器原件采用法國施耐德進口，所有接線端需用打碼機標注線號，所有電器元件標注名稱及編號。

3.電控箱采用內裝自動照明燈及防塵散熱風扇。

4.配SUS304磨砂不銹鋼流程及說明面板圖，采用腐蝕印刷工藝。

5.車間用水供水系統最大60/H最小5T/H與純水供水系統最大130/H最小3T/H，選用二用一備水泵。

6.設備投入運行前，設定設備的工作壓力等相關運行參數，設備運行時，由壓力傳感器連續采集供水管網中的水壓及水壓變化信號，并將其轉換為模擬量電流信號傳送至變頻控制系統，控制系統將反饋回來的模擬信號與設定壓力進行比較和運算，如果實際壓力比設定壓力低，則發出指令控制水泵加速運行，如果實際壓力比設定壓力高，則控制水泵減速運行，當達到設定壓力時，水泵就維持在該運行頻率上。

7.如果變頻水泵達到了額定轉速（頻率），經過一定時間的判斷后，管網壓力仍低于設定壓力，則控制系統會將該水泵切換至工頻運行，并變頻啟動下一臺水泵，直至管網壓力達到設定壓力；反之，如果系統用水量減少，則系統指令水泵減速運行，當降低到水泵的有效轉速后，則正在運行的水泵中最先啟動的水泵停止運行，即減少水泵的運行臺數，直至管網壓力恒定在設定壓力范圍內。

8.主泵停止工作，副泵進行供水也為變頻恒壓供水方式，進一步提高了工作效率，節約了能源。
